Avantages de l’identification des câbles BT et MT sous tension

L’identification des câbles électriques sous tension, une nécessité

La réparation des défauts et les opérations de maintenance sur les câbles de distribution dans le secteur de l’électricité est une tâche récurrente pour les sociétés de distribution électrique et les entreprises qui réalisent ces travaux pour ces sociétés-là.

Ces travaux peuvent être la conséquence de la détérioration des câbles, d’accidents de forage ou tout simplement d’une activité planifiée de remplacement de câbles, de raccordement de nouveaux clients, d’épissures, etc.



Historiquement, cette tâche a donné lieu à de nombreux accidents, tant pour les travailleurs, avec des conséquences désastreuses dans les cas les plus graves, que pour des centaines de clients, avec des coupures d’approvisionnement.  Dans une large mesure, ces situations sont dues à l’absence de procédure d’identification des bons câbles et instruments, l’opérateur confondant le câble et coupant le mauvais..









Méthodes d’identification des câbles sous tension



Depuis un certain temps, les compagnies d’électricité sont de plus en plus conscientes de ce problème et diverses méthodes d’identification ont été mises au point, y compris l’utilisation d’équipements « Identificateur de câbles », qui identifient sans équivoque le câble à couper, en injectant un signal spécifique à une extrémité connue du câble et en l’identifiant à l’endroit où la coupure doit être effectuée. La plupart de ces équipements fonctionnent avec le câble hors tension, ce qui nécessite la planification d’une décharge ou d’une coupure de courant pour effectuer cette identification.

L’opération classique de coupe d’un câble se déroule en plusieurs phases, une fois l’excavation est réalisée et l’accès à toutes les lignes qui passent dans la tranchée ou la chambre de visite est disponible:

(1) déchargement de la ligne,

(2) identification du câble,

(3) les travaux à effectuer sur le câble en question (épissure, remplacement, réparation, etc.), et

(4) la mise en service et la reconnexion







La décharge d’une ligne implique souvent la coupure de l’alimentation électrique d’un grand nombre de clients, de consommateurs et d’installations plus sensibles telles que des usines, des hôpitaux, etc. C’est pourquoi, la plupart du temps, l’espace de temps disponible pour effectuer les tâches requises sur le câble est limité et réduit, et le travail doit donc être effectué rapidement et en toute sécurité. La durée des interruptions de l’alimentation électrique a un impact sur la qualité du service de la compagnie d’électricité (SAIDI) et peut entraîner des sanctions.



Équipement d’identification des câbles sous tension



Les équipements d’identification de câbles capables de fonctionner sous tension et d’identifier sans ambiguïté présentent donc certains avantages par rapport aux équipements qui n’identifient que les câbles hors tension.

1/ L’opération d’identification, bien que le service d’exploitation du réseau électrique de l’entreprise doive être prévenu à l’avance, ne nécessite pas de coupure de courant ni de délai aussi long pour demander l’opération.

Cette identification permet de visualiser le câble et de le marquer/identifier avant le déchargement, de sorte que le jour de l’intervention sur le câble, avec la coupure de courant correspondante, le câble sera connu à l’avance et une seconde identification pourra être effectuée sans tension, garantissant ainsi aux opérateurs que le câble est correctement marqué et qu’aucune modification n’a été apportée entre-temps. Plus de sécurité pour le travailleur, moins d’interruption du service électrique.









2/ Bien que l’identification soit réalisée sur des câbles sous tension, les capteurs isolés sont utilisés sans qu’il soit nécessaire d’accéder à la partie conductrice (sous tension) du câble, bien qu’il faille utiliser l’EPIS correspondant au niveau de tension des lignes. Une connexion directe basse tension de l’émetteur à la ligne à identifier est simplement nécessaire.





Il existe sur le marché une très large gamme d’identificateurs de câbles hors tension et d’identificateurs de câbles sous tension.  Toutefois, il existe également des appareils plus sophistiqués capables de réaliser les deux types d’identification.

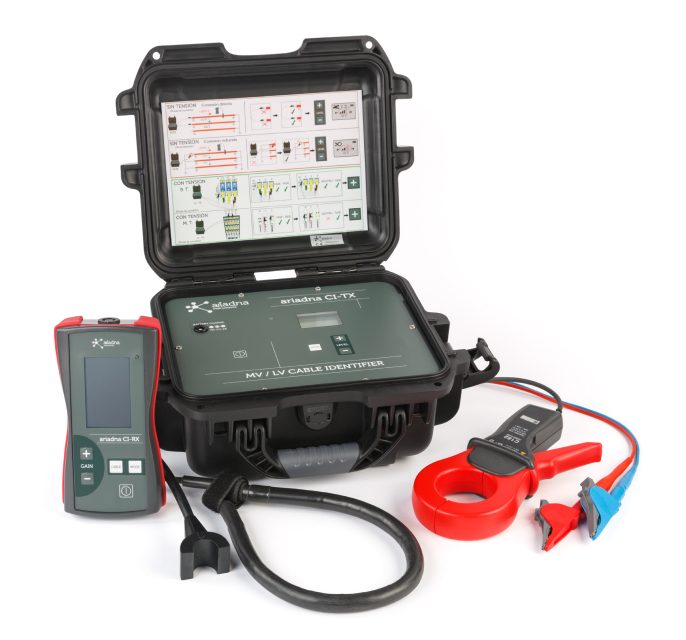

En outre, la société Merytronic a développé il y a quelques années, en collaboration avec une société d’électricité, un identificateur de câble très polyvalent qui, en plus d’identifier les câbles hors tension, est également capable d’identifier les câbles MT sous tension, en injectant le signal BT dans le transformateur de distribution, ce qui permet d’atteindre de très longues distances.



Avantages de l’utilisation des identificateurs de câbles



Les avantages de l’utilisation de cet équipement dans les opérations de maintenance et de réparation des câbles sont les suivants:

• Gagner du temps le jour de l’identification (lorsqu’il existe une date limite stipulée avec une heure de début et de fin)
• Effectuer l’identification de manière complète et sans stress
• S’assurer de manière redondante que le câble à couper est le “bon”
• Assurer la sécurité des travailleurs et des réseaux de distribution



En résumé, on peut dire que l’utilisation d’équipements d’identification de câbles sous tension par les sociétés de distribution d’électricité et leurs sous-traitants offre non seulement des avantages en termes de sécurité des travailleurs et des réseaux, mais réduit également les coûts de maintenance et améliore la gestion de leurs réseaux et la qualité du service.
