CI vs. PI-3 pour l’identification des câbles et des phases: Quand utiliser chaque solution?

CI vs PI-3: Guide pratique pour identifier câbles et phases

Dans la distribution électrique, l’identification des câbles et des phases est une tâche essentielle. Déterminer avec certitude quel câble est le bon et à quelle phase il correspond est crucial pour la sécurité, la continuité du service et le respect des délais.

Chez Merytronic, ces tâches sont réalisées grâce à deux solutions complémentaires : Ariadna CI (identification positive du câble, sous tension ou hors tension) et PI-3 (identification des phases et des câbles hors tension, optimisée pour les coupures et les raccordements).

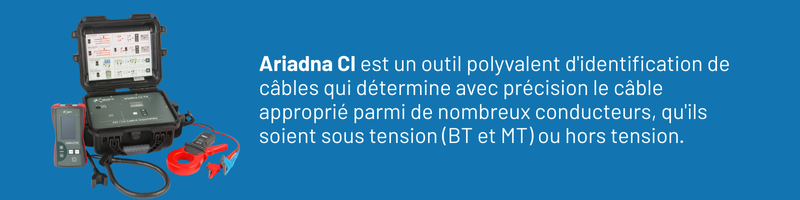

Quand utiliser Ariadna CI?

• Réseau sous tension ou hors tension pour confirmer le câble avant de creuser ou de couper.
• Points de travail typiques : tranchées, regards et entrées/sorties de poste.
• Signal actif par pince d’induction ou connexion directe et contrôle de polarité (identification positive).
• Portée élevée depuis le point d’injection (en connexion directe), utile pour confirmer des tronçons sans ouvrir plusieurs regards.

Comment ça fonctionne:

Ariadna CI est le « tout-terrain » pour identifier sans ambiguïté le bon câble parmi plusieurs conducteurs, sous tension (BT et MT) ou hors tension.
Il injecte un signal actif, par connexion directe ou pince d’induction, et le récepteur détecte amplitude et polarité pour confirmer le câble correct. Homologué par des utilities à l’échelle mondiale pour les procédures de sécurité électrique, il offre une grande autonomie et des portées jusqu’à 50 km en connexion directe.

Sur les réseaux BT et MT sous tension, l’émetteur agit comme une charge qui « module » le courant du réseau, permettant d’identifier le câble dans les tranchées, regards ou entrées/sorties de poste sans désexcitation. Sur les câbles hors tension, l’énergie du signal provient de sa batterie Li-ion, pouvant être injectée en connexion directe ou par pince d’induction.

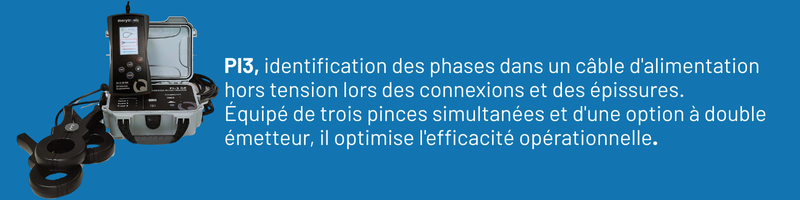

Quand utiliser le PI-3?

• Opération hors tension (décharge effectuée) lors des coupures/raccordements.
• Besoin d’associer les phases entre deux extrémités (raccordements, prolongations, dérivations, conversions aérien-souterrain).
• Réduction des temps et des erreurs pour identifier R-S-T sur plusieurs conducteurs en même temps (trois pinces simultanées ; possibilité de deux émetteurs en parallèle pour travailler à l’origine et à la destination).

Comment ça fonctionne:

PI-3 est conçu pour les travaux de raccordement, manœuvres et liaisons phase-à-phase, lorsque la ligne est hors tension. Avec un seul appareil, vous pouvez identifier tout câble hors tension (mono ou triphasé) et attribuer correctement ses phases. La différence majeure est que l’émetteur intègre trois pinces inductives (et accepte aussi la connexion directe), injectant un signal simultané dans les trois phases, tandis que le récepteur lit chaque phase sans changer les connexions.

Pourquoi le PI-3 accélère l’identification lors des raccordements

• Trois pinces = trois phases simultanées. L’émetteur injecte des courants polarisés dans R, S et T en même temps ; le récepteur affiche amplitude et polarité par phase, sans déplacer les pinces ni reconfigurer le TX.
• Double émetteur = deux “fenêtres” actives. Avec TR-A au poste d’origine et TR-B au poste de destination, les deux injectant simultanément, on lit les 6 extrémités au point de raccordement sans attente. Passage du mode série (avant) au mode parallèle (maintenant), avec un impact direct sur la réduction des étapes et du temps.
• Passage en connexion directe si besoin de “gagner du signal”. Sur des tronçons longs ou avec blindage, si la lecture par induction est faible, le protocole prévoit le passage en connexion directe (selon les normes de sécurité) pour obtenir un signal fort et stable

Deux raisons: sécurité opérationnelle et qualité d’identification

• Ariadna CI sur réseau sous tension. L’émetteur agit comme une charge contrôlée ; le récepteur valide par amplitude et polarité. Résultat : identification positive sans désexcitation, minimisant le risque de coupure erronée et d’impact sur le service.
• PI-3 sur lignes hors tension. Les phases sont vérifiées avant la fermeture du raccordement, réduisant les risques opérationnels. L’appareil est conçu pour un usage rapide et répétable, sans réglages complexes sur le terrain.

Astuce pratique : Si “WEAK SIGNAL” apparaît avec le capteur boucle, passez en connexion directe et répétez la mesure : l’amélioration du SNR est généralement immédiate

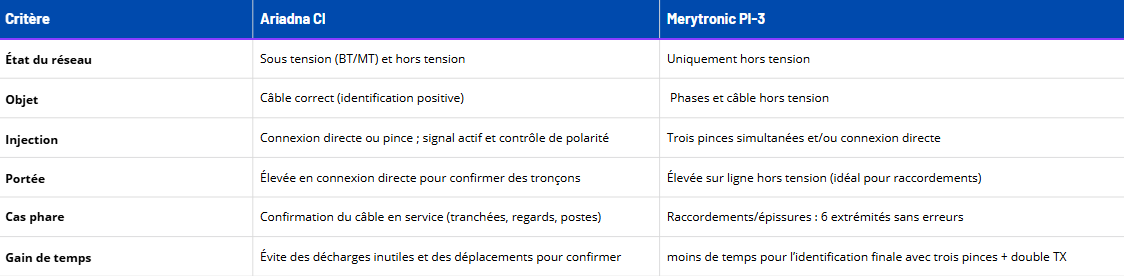

Comparatif rapide  (CI vs PI-3)

Cas réels et bonnes pratiques pour l’identification des câbles et des phases

• Raccordement entre postes (chantier urbain). Décharge, vérification d’absence de tension et CC-PT. Installez TR-A à l’origine et TR-B à la destination. Au point de jonction, identifiez les 6 extrémités avec PI-3 et fermez phase-à-phase. Si l’induction est faible, passez en connexion directe au poste le plus proche.
• Confirmation du câble avant ouverture de tranchée (sous tension). Connectez CI-Tx à un point accessible (phase-neutre ou phase-phase) et vérifiez dans le regard avec CI-Rx. Évitez les coupures inutiles et travaillez selon la procédure de sécurité.
• Prolongation MT hors tension. Utilisez PI-3 pour attribuer R-S-T à une nouvelle dérivation sans déplacer les pinces ; prévoyez la connexion directe si le tronçon est long.
