MRT-500
Description
Localisateur et traceur de câbles et canalisations souterraines

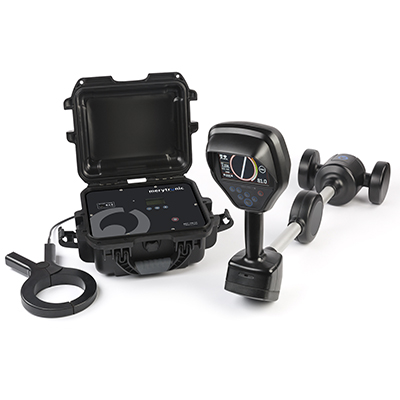

MRT 500 Détecteur de câbles et canalisations souterraines, localise et trace rapidement, facilement, et précisément les réseaux de distribution:
- Câbles sous tension
- Câbles hors tension
- Lignes BT, MT et HT
- Canalisations métalliques et Non-métalliques
Spécialement conçu pour les sociétés de distribution électrique pour tracer les câbles dans leurs réseaux de distribution. Convient également pour le tracé des réseaux de canalisations.
Compatible avec l’application GridGIS D-twin pour la cartographie des réseaux (développée par Ariadna Grid).
Caractéristiques principales
- Récepteur avec 5 capteurs, stratégiquement distribués

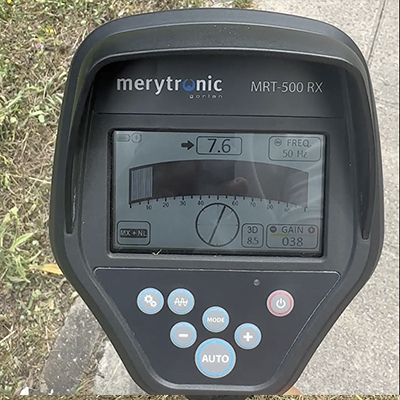

- Indication visuelle et acoustique du câble/canalisation
- Mesure de la profondeur et de l’amplitude du courant
- Précision mesure profondeur (<3% jusqu’ à 2 m; <5% jusq’ à 10 m)
- Détecte 4 fréquences actives et 2 passives
- Jusq’ à 10 m de profondeur (configurable en usine)
- Temps de fonctionnement >20h
- Emetteur avec 10W de puissance, ajustable par l’utilisateur
- Performance correcte >10 km de longueur
- Batterie interne rechargeable sur les deux équipements
Autres applications
Entretien des réseaux de canalisations
L’équipement MRT-500, avec ses différents accessoires, permet de localiser et de tracer les canalisations de manière agile et efficace. Cela permet aux équipes de maintenance de savoir exactement où passe la canalisation sur laquelle elles doivent travailler, avant d’effectuer les travaux d’excavation. Cela permet d’éviter de perforer le tracé d’autres services.
Canalisations métalliques
- Connexion directe à n’importe quel point accessible de la canalisation
- Pas besoin de guides ou de sondes
- Le mode CPS avec polarité du signal induit permet de voir la direction du courant et de discriminer les retours
Canalisations non métalliques (en option)
- Ensemble d’accessoires de guidage et de sonde spécifiques pour les canalisations NON-MÉTALLIQUES
Digitalisation des réseaux de distribution électrique (optionnel)
Une fois les actifs du réseau sont localisés, l’étape suivante pour la digitalisation des réseaux électriques consiste à savoir où passent les lignes de connexion entre les différents éléments.
Merytronic a développé une solution complète pour la digitalisation des réseaux de distribution électrique, composée de l’équipement MRT-500 et de l’application de digitalisation GridGIS D-twin. Cette solution permet de localiser et de tracer le réseau tout en enregistrant les données dans l’application de digitalisation. Grâce à l’application, les données existantes peuvent être téléchargées depuis le système SIG de l’entreprise sur une carte de terrain, éditées et développées pendant le travail sur le terrain et téléchargées dans le système une fois le travail terminé. Ce processus est réalisé de manière simple, ce qui permet d’éviter d’éventuelles erreurs de transcription.
Digitalisation des réseaux de canalisations (optionnel)
L’équipement MRT-500 et son application de digitalisation permettent également de numériser rapidement et efficacement les réseaux de distribution des compagnies pétrolières et gazières. Il convient à tout type de canalisation.

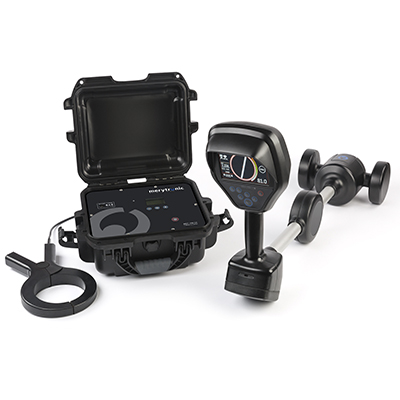

Il existe une version avancée de l’équipement, le MRT-700, avec des caractéristiques et des fonctionnalités plus importantes.
