MRT-700

Descripción



Localización y Trazado de cable subterráneo

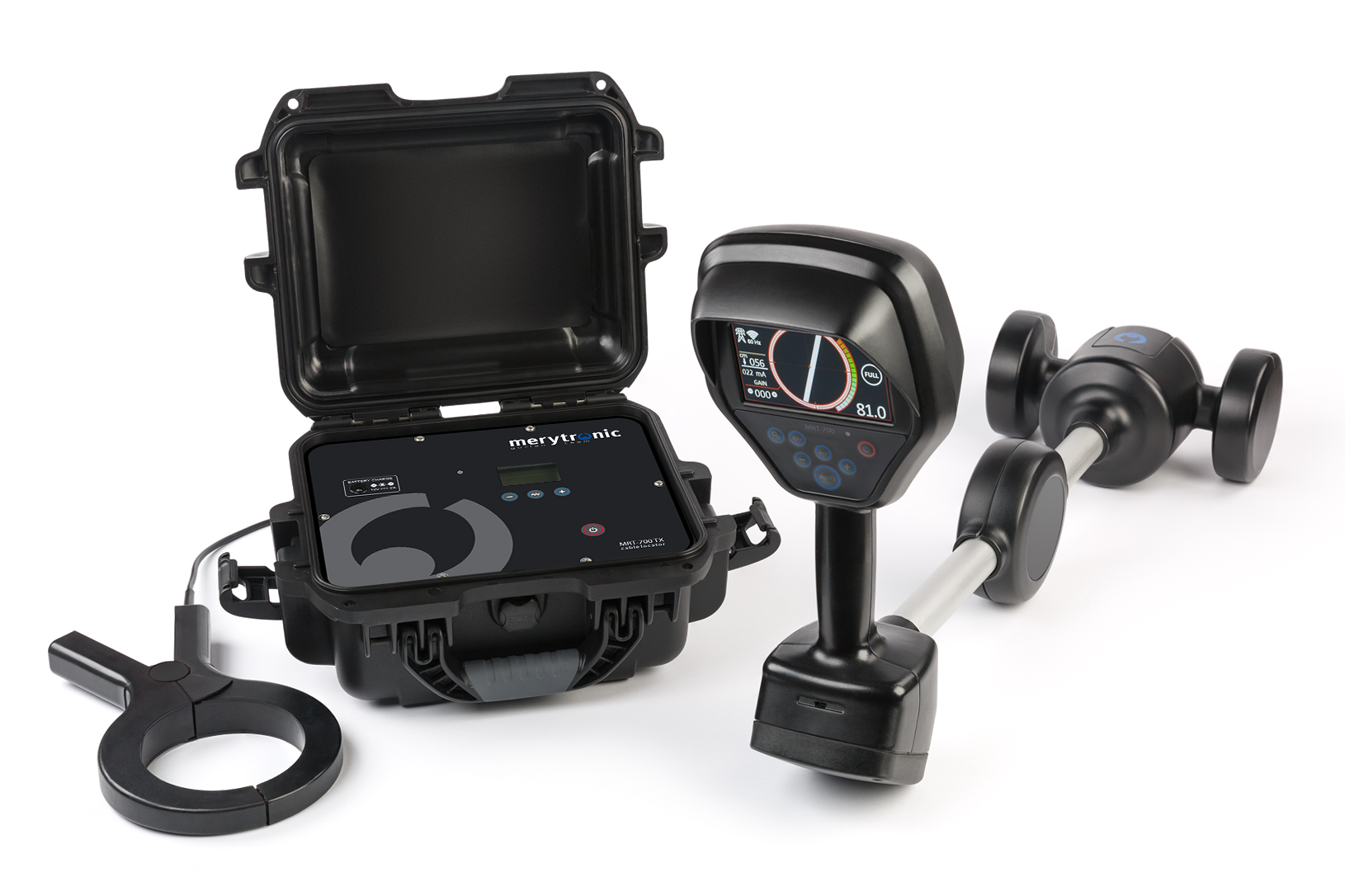

El MRT-700 es un localizador de cables y tuberías subterráneas, que permite trazar redes de distribución de forma rápida, fácil y precisa.

  • Cables Energizados
  • Cables Sin Tensión
  • Líneas de Baja Tensión, Media Tensión y Alta Tensión
  • Tuberías metálicas y no-metálicas

Además, se han incorporado interesantes funcionalidades que son realmente útiles para contratistas, departamentos de mantenimiento, obra civil, GIS, etc, que permiten convertir el trazador en un identificador de cables, localizador de averías o incluso digitalizar la propia red subterránea.

Características principales

Receptor: MRT-700Rx

  • Receptor con 7 sensores, estratégicamente distribuidos
  • Modo FULL: Representación virtual del cable (desplazamiento y ángulo) en pantalla TFT LCD de color
  • Indicación visual y acústica del cable/tuberia
  • Precisión en medición de profundidad (<3% hasta 2m; <5% hasta 10m)
  • Alta precisión (<5% en todos los ejes)
  • Detección de 4 frecuencias activas y 2 pasivas
  • Medición de profundidad y amplitud de corriente del cable
  • Profundidad <10 m (configurable en fábrica)
  • Tiempo de operación >20h (gracias a su modo de suspensión y auto-apagado)
  • Correcto funcionamiento en longitudes >10 km.
  • Batería interna recargable
  • 2,2 Kg

Transmisor: MRT-700Tx

  • 10 W de potencia, regulable por el usuario
  • Tiempo de operación> 20h
  • Batería interna recargable
  • Conexión directa
  • Señal inducida mediante Pinza inductiva 100 mm.
  • Señal inducida mediante Antena interna
  • Temperatura trabajo: -20ºC / +60ºC




Otras aplicaciones

Mantenimiento de redes de tuberías



El equipo MRT-700 con sus diferentes accesorios, permite localizar y trazar tuberías, de una manera ágil y eficaz. Es apto para tuberías METÁLICAS como NO-METÁLICAS, permitiendo a los equipos de mantenimiento conocer por donde discurre exactamente la tubería sobre la que tienen que actuar, antes de realizar las labores de excavación. Evitando así perforar los trazados de otros servicios.

Tubería Metálica

  • Conexión directa a cualquier punto accesible de la tubería
  • No necesita guías ni sondas
  • Modo CPS con polaridad de la señal inducida que permite ver la dirección de la corriente y discriminar retornos

Tubería No-Metálica

  • Pack de accesorios de guías y sondas específicos para tubería NO-METÁLICA



Digitalización de redes de distribución eléctricas (*)



Una vez localizados los activos de red, el siguiente paso en la digitalización de las redes eléctricas es saber por donde discurren las líneas de conexión entre los distintos elementos.

Merytronic ha desarrollado una completa solución para la digitalización de redes de  distribución eléctricas, formada por el equipo MRT-700 y la app de digitalización GridGIS Map Creator . Esta solución permite realizar la localización y el trazado de red a la vez que se registran los datos en la app de digitalización. Gracias a la app, se pueden descargar los datos existentes en el sistema GIS de la compañía sobre un mapa del terreno, editarlos y ampliaros durante los trabajos en campo y volcarlos al sistema, una vez finalizadas las tareas. Este proceso se realiza de forma sencilla, evitando así los posibles errores de transcripción.



Digitalización de redes de tuberías (*)



El equipo MRT-700 y su app de digitalización GridGIS Map Creator, también permiten realizar de una manera ágil y eficaz la digitalización de las redes de distribución para compañías de Oil&Gas.  Es apto tanto para tuberías METÁLICAS como NO-METÁLICAS.



(*) Para las aplicaciones de digitalización el equipo debe solicitarse con los siguientes extras:

  • MRT-700 con GPS integrado (precisión <1m) y datalogger interno (para transferencia datos por Bluetooth)
  • App de digitalización: GridGIS Map Creator. Compatible con los sistemas GIS de la utility, permite un volcado de datos ágil y sin errores. (Desarrollada por Ariadna Grid, socio tecnológico)



Video

MRT-700 Localización y trazado de línea subterránea, digitalización del trazado



MRT-700 y app de digitalización GridGIS Map Creator

MEE2020: Demo MRT-700 con  GridGIS Map Creator
